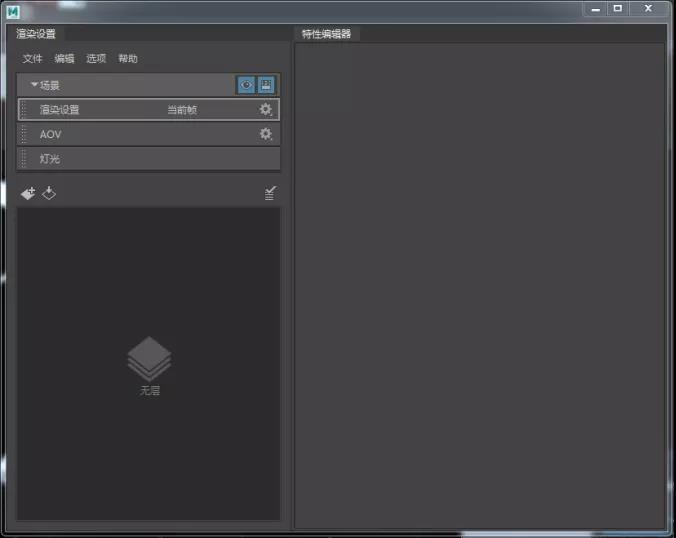

該圖標為渲染圖層圖標，在材質編輯器的右邊，在2017之前的版本，是在通道盒下方顯示圖層面板旁邊，有動畫圖層面板和渲染圖層面板。
在后期合成中，我們會需要一些渲染圖層來配合后期調整。其中，最常見的是遮罩圖層、OCC圖層、對象ID圖層，以及一些可以在AOVs中添加的屬性通道圖層，如：Z通道（景深）、漫反射通道、高光通道、反射折射通道、發光通道、透明通道等。

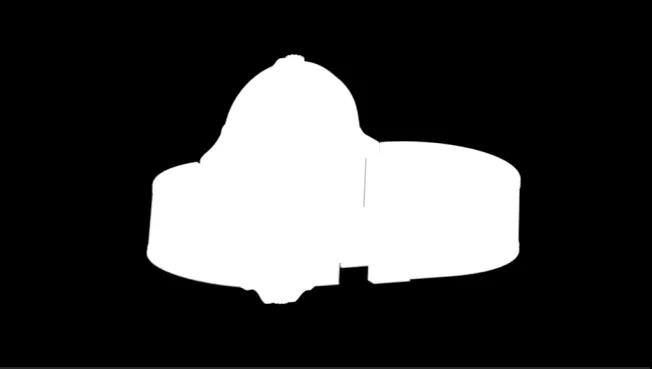

1、物體遮罩圖層的創建

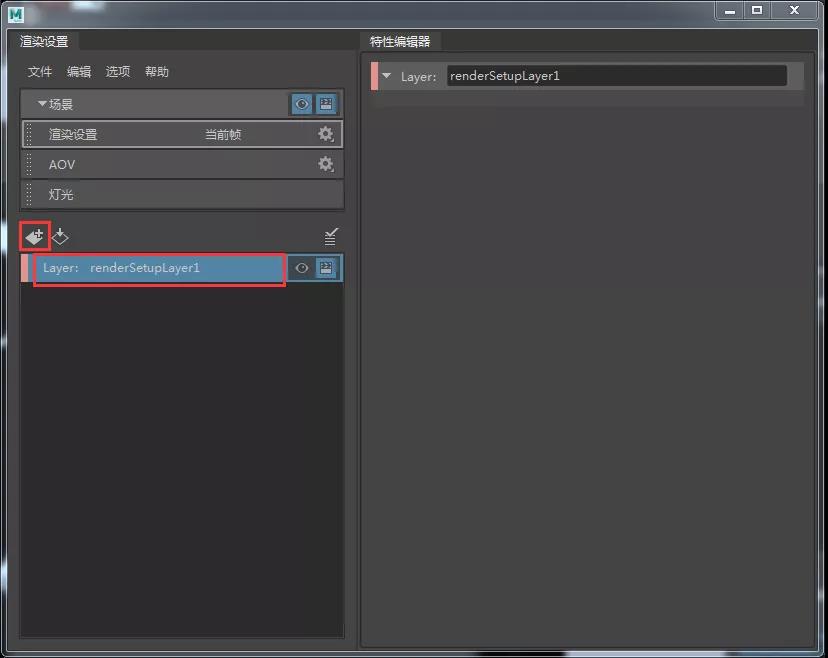

那么，下面我們先來看遮罩圖層的添加，首先在渲染圖層設置編輯器中，新建一個圖層。

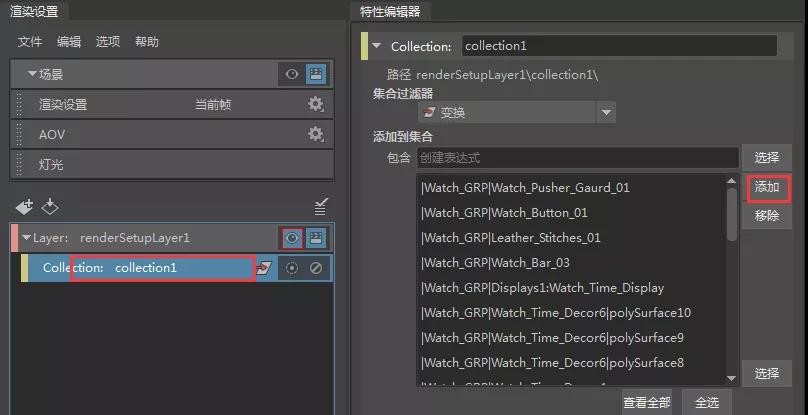

然后，選中場景中用來做遮罩的模型（除開地面和背景），在新建的圖層上鼠標右鍵調出菜單選擇“創建集合”，再在右邊的特性編輯器中把模型添加到集合里。

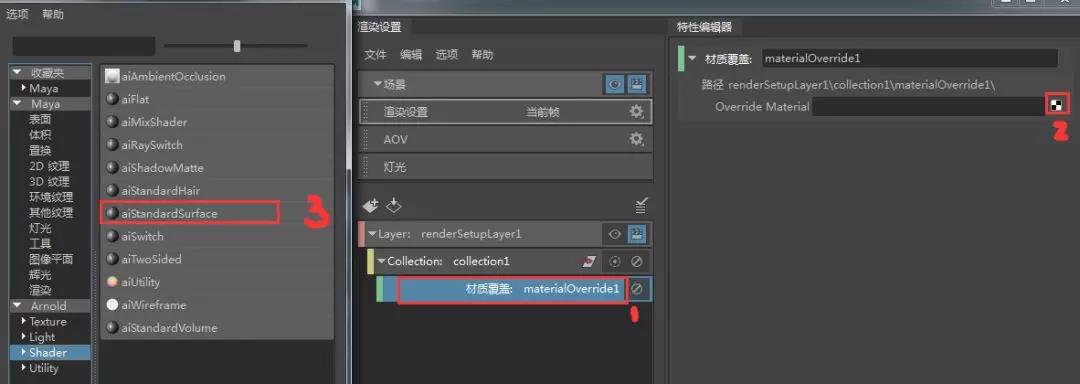

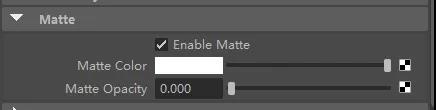

接著，在集合上鼠標右鍵選擇“創建材質覆蓋”，再在右邊的特性編輯器中，通過棋盤格鏈接Arnold的表面標準著色器。
2、環境OCC圖層的創建

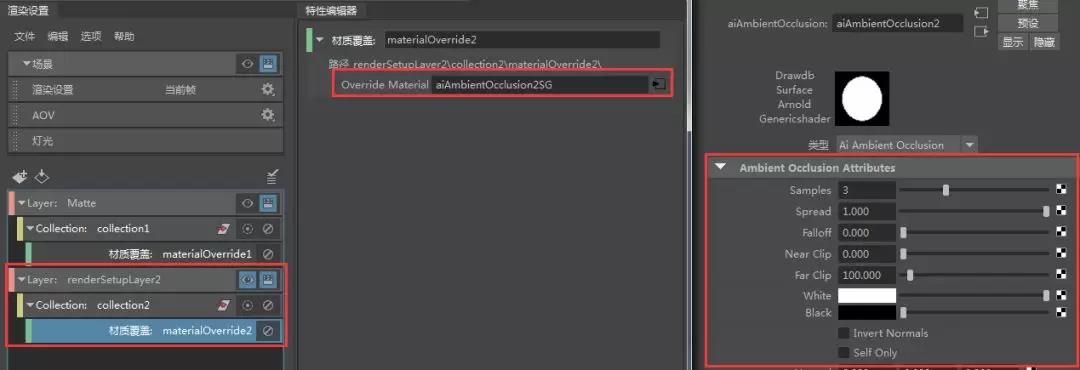

繼續新建一個圖層，選中所有模型，然后用同樣的方法，創建集合——把模型添加到集合中——?jiǎng)?chuàng)建材質覆蓋——鏈接Arnold的環境OCC材質球——設置OCC材質球?qū)傩浴?/div>
3、對象ID圖層的創建
在創建對象ID之前，我們先要來了解什么是對象ID？它的作用是什么？
我們最開始說到的遮罩圖層實際上和對象ID的創建差不多，遮罩圖層主要在后期合成里面是為了方便選中產品對象，這樣可以整體對這個產品進行調色等后期操作。
但是，產品不是只由一個模型構成，那么如果這個時候其中某些模型效果不是特么合適，或者跟客戶要求不符合，就需要我們對這些部分模型進行調整。
當然，你可以選擇在Maya中重新調節制作，但是那會增大工作量，畢竟Arnold渲染很慢。
這里，我推薦大家渲染對象ID，對象ID就是給每一個模型或每一種材質進行顏色分區，這種顏色分區其實和遮罩一樣，在后期中選中這一塊顏色，然后就可以對模型進行后期調整。

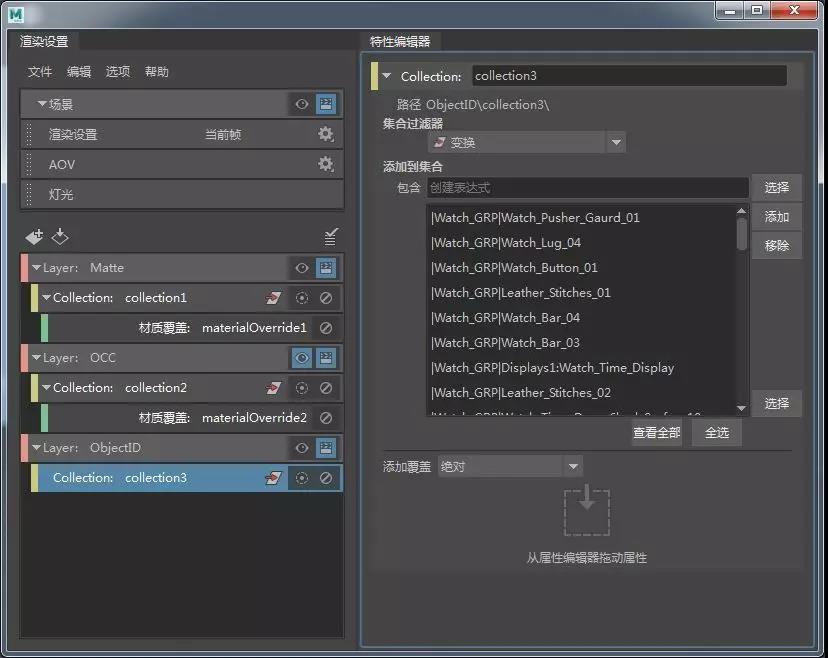

首先，我們還是先創建一個新的圖層，把所有模型都添加到這個圖層的集合里面。

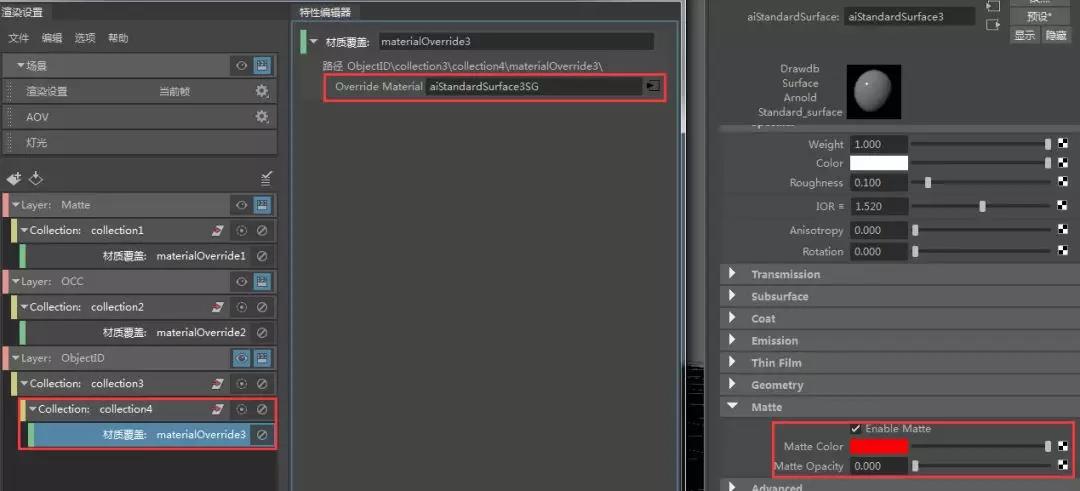

然后，在集合上新建集合，添加其中一個或多個可以一起調節的模型到這個集合中，添加材質覆蓋，選擇Arnold的標準表面著色器，啟用遮罩，設置遮罩顏色。（其它模型使用同樣的方法）
那么，當很多模型共用一個材質球或者一個模型上有多種材質效果時，就需要我們在創建集合后，不要把模型添加到集合中，而是需要添加材質SG節點到集合中。

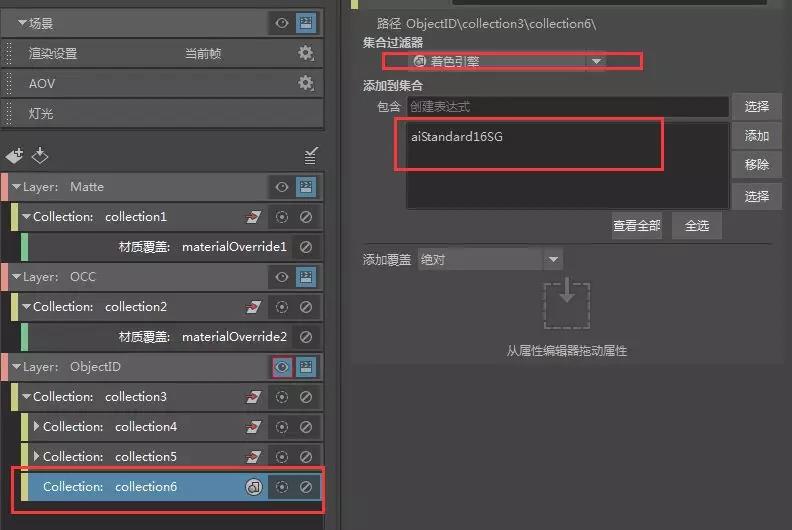

創建一個新的集合，把集合過濾器設置為“著色引擎”，然后在材質編輯器中展開模型的材質球，選擇材質球的SG節點中鍵拖動到集合添加欄中。

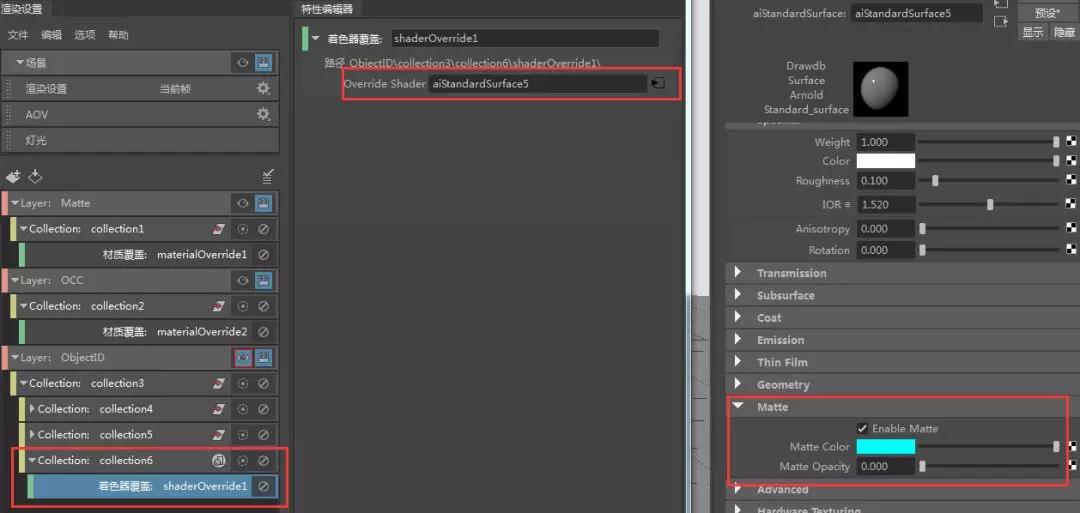

然后，在這個集合上鼠標右鍵選擇“創建著色器覆蓋”，選擇鏈接Arnold的標準表面著色器，勾選遮罩，設置遮罩顏色。
這樣給不同的模型設置了不同的顏色遮罩后，就可以對這個圖層進行渲染了，測試渲染時，先點擊該圖層后面的眼睛，變成藍色表示顯示該圖層。

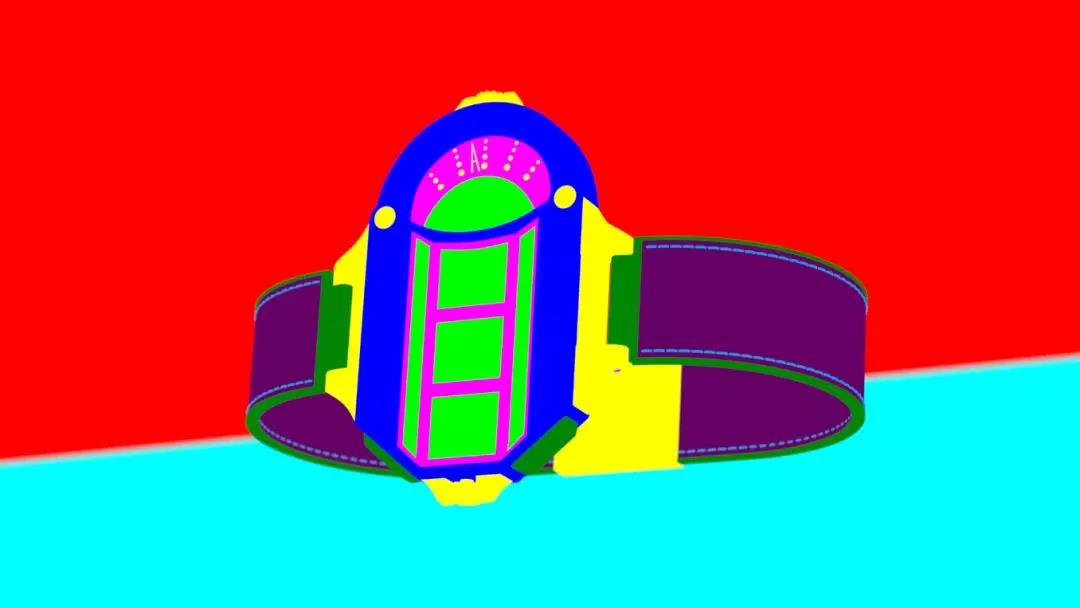

下圖就是對象ID圖層渲染的效果圖參考。
